Filtros de pliegues para procesos industriales de líquidos
Los filtros de pliegues permiten aumentar la superficie filtrante disponible dentro de un cartucho, mejorar el caudal operativo y optimizar la retención de partículas en procesos donde la estabilidad, la calidad y la continuidad productiva son críticas.
Resumen ejecutivo
En filtración industrial, elegir un filtro no consiste únicamente en definir un micraje. La decisión debe considerar turbidez inicial, carga de partículas, presión diferencial, caudal objetivo, compatibilidad con el producto, etapa del proceso y riesgo de colmatación.
Los filtros de pliegues, también conocidos como cartuchos filtrantes plisados o plegados, se utilizan en aplicaciones de prefiltración, clarificación, microfiltración y protección de etapas finales en sectores como vino, cerveza, agua, bebidas, refrescos, bebidas espirituosas e industria alimentaria.
Criterio técnico clave: el plisado del medio filtrante aumenta la superficie disponible dentro del cartucho. Esto puede ayudar a trabajar con mejor caudal, menor pérdida de carga inicial y mayor vida útil del consumible cuando el filtro está correctamente seleccionado.
Checklist inicial para seleccionar filtros de pliegues
- Definir si el objetivo es clarificación, protección, microfiltración o filtración final.
- Medir turbidez, carga de partículas y variabilidad entre lotes.
- Revisar caudal nominal y caudal real de trabajo.
- Controlar presión diferencial inicial y evolución durante el ciclo.
- Validar compatibilidad química y organoléptica con el producto.
- Comprobar formato, longitud, conexión, junta y alojamiento existente.
- Evaluar coste por litro filtrado, no solo precio unitario del cartucho.
Tabla resumen de aplicación
| Aplicación | Uso habitual del filtro de pliegues | Objetivo técnico |
|---|---|---|
| Vino | Clarificación, abrillantado y protección de membranas finales | Reducir turbidez y preservar estabilidad del producto |
| Cerveza | Retención de partículas finas y protección antes de envasado | Mejorar brillo, estabilidad y continuidad de línea |
| Agua y bebidas | Prefiltración, microfiltración y filtración de seguridad | Controlar partículas y proteger etapas críticas |
| Industria alimentaria | Filtración de líquidos de proceso | Mejorar calidad, seguridad y rendimiento operativo |

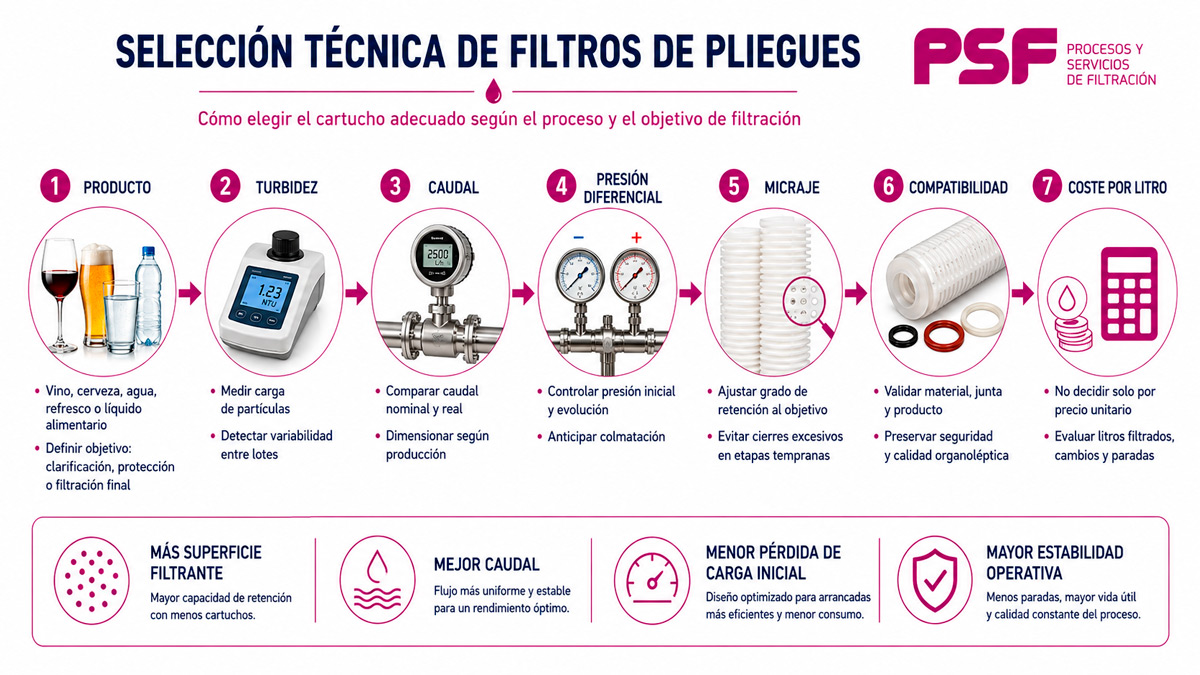

Filtros de pliegues: selección técnica para filtración industrial de líquidos
Guía técnica de PSF para seleccionar, dimensionar y aplicar filtros de pliegues en procesos de vino, cerveza, agua, bebidas e industria alimentaria, con foco en caudal, turbidez, presión diferencial, vida útil del consumible, seguridad alimentaria y coste por litro.
Índice
- Qué son los filtros de pliegues
- Por qué importan en filtración industrial
- Aplicaciones por sector
- Variables técnicas clave
- Criterios de selección
- Comparativa de soluciones
- Errores habituales
- Diagnóstico de problemas
- Impacto en calidad, seguridad y rentabilidad
- Checklist técnico
- Acceso al documento técnico completo
- Cuándo solicitar asesoramiento técnico
- Preguntas frecuentes

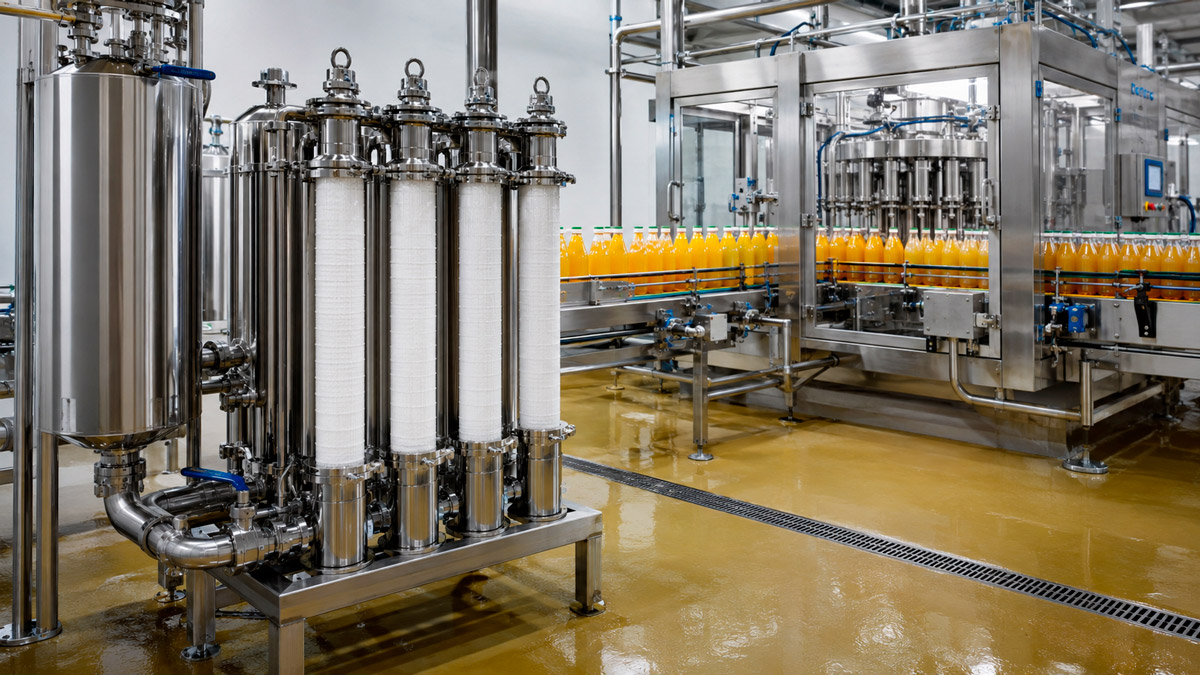

Qué son los filtros de pliegues
Los filtros de pliegues son elementos filtrantes en los que el medio de filtración se dispone en forma plegada o plisada dentro de un cartucho. Esta geometría permite alojar una mayor superficie filtrante en un espacio compacto, lo que los hace especialmente útiles cuando se necesita combinar retención de partículas, buen caudal y estabilidad operativa.
En procesos industriales de líquidos, esta configuración se utiliza habitualmente en cartuchos filtrantes para prefiltración, clarificación, microfiltración y protección de etapas posteriores. Su aplicación no debe decidirse solo por el micraje nominal, sino por el conjunto de variables que afectan al rendimiento real: tipo de producto, carga de sólidos, turbidez, viscosidad, temperatura, caudal, presión diferencial, objetivo de calidad y frecuencia de cambio.
Definición técnica: un filtro de pliegues es un cartucho filtrante diseñado para incrementar la superficie útil de filtración mediante el plegado del medio filtrante. Su rendimiento depende del material, la estructura del medio, el grado de retención, el soporte interno, la conexión, la junta y las condiciones reales de proceso.

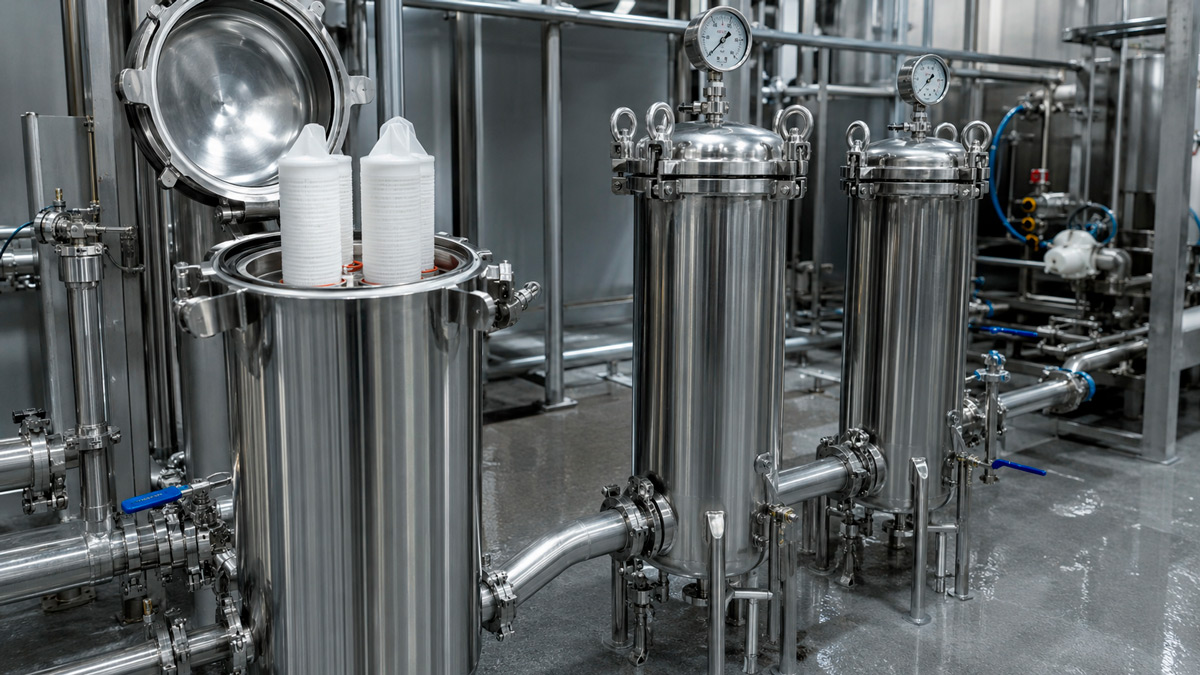

Por qué importan en filtración industrial
En una planta de bebidas o alimentación, la filtración no es un punto aislado. Afecta al rendimiento de la línea, a la estabilidad del producto, a la protección de equipos posteriores, a la seguridad alimentaria y al coste operativo. Un filtro mal seleccionado puede provocar pérdidas de caudal, cambios frecuentes de consumible, aumento de presión diferencial, riesgo de bypass, mermas de producto o inestabilidad en el lote final.
Los filtros de pliegues son relevantes porque permiten trabajar con una mayor superficie de contacto sin aumentar necesariamente el tamaño del alojamiento. Esto puede ayudar a mejorar la capacidad de retención y a reducir el estrés operativo del sistema cuando se comparan con configuraciones menos eficientes para la misma aplicación.
En PSF no planteamos estos filtros como un simple repuesto. Los analizamos como parte de una estrategia de proceso: qué etapa deben proteger, qué carga deben asumir, cuánto tiempo deben trabajar, qué calidad final se espera y qué impacto tienen en el coste por litro filtrado.
Aplicaciones industriales de los filtros de pliegues
Los filtros de pliegues pueden intervenir en distintas fases del proceso. Su función cambia según la industria, el producto y el objetivo técnico.
Clarificación y protección
En bodega, los filtros de pliegues pueden utilizarse para reducir partículas finas, proteger membranas finales y mejorar la estabilidad visual antes del embotellado.
Estabilidad y brillo
En cerveza, ayudan a controlar sólidos en suspensión y a proteger etapas posteriores, especialmente cuando se busca una línea más estable y predecible.
Prefiltración y seguridad
En agua de proceso o agua de bebida, se emplean para retener partículas, proteger membranas y reducir incidencias por colmatación prematura.
Protección de producto
En refrescos y bebidas formuladas, la compatibilidad con ingredientes, jarabes, aromas y aditivos debe evaluarse antes de seleccionar el consumible.
Claridad y acabado
En bebidas espirituosas, el objetivo suele ser preservar las características del producto mientras se eliminan partículas no deseadas.
Filtración de líquidos
En líquidos alimentarios, aceites, soluciones, preparados o ingredientes, la selección debe considerar viscosidad, temperatura y compatibilidad del medio filtrante.
Variables técnicas clave antes de seleccionar un filtro de pliegues
La selección de un filtro de pliegues debe partir de datos reales de proceso. Sin esa información, el riesgo es elegir un cartucho que funciona en ficha técnica pero no en planta.
1. Turbidez inicial
La turbidez indica la presencia de partículas en suspensión. Cuando la turbidez es alta o variable, el filtro puede colmatarse antes de lo previsto. En estos casos, puede ser necesario reforzar la prefiltración o usar una etapa previa de mayor capacidad de carga.
2. Carga de partículas
No todas las partículas se comportan igual. Algunas forman tortas compactas, otras son deformables y otras atraviesan medios si el grado de retención no es adecuado. Por eso, la carga de partículas debe evaluarse junto con el producto y el objetivo final.
3. Caudal de trabajo
El caudal nominal no siempre representa el caudal real. La viscosidad, temperatura, presión disponible y estado del producto modifican el rendimiento del cartucho. Trabajar por encima del rango adecuado puede aumentar la presión diferencial y reducir la vida útil del filtro.
4. Presión diferencial
La presión diferencial es una de las señales más útiles para controlar el estado del filtro. Un aumento rápido puede indicar exceso de carga, mala prefiltración, selección incorrecta del micraje, incompatibilidad del producto o dimensionamiento insuficiente.
5. Micraje y grado de retención
El micraje debe relacionarse con el objetivo de filtración. No es lo mismo una etapa de desbaste, una clarificación, una microfiltración o una filtración final. Seleccionar un micraje demasiado cerrado en una etapa temprana puede provocar colmatación prematura.
6. Compatibilidad con el producto
El material del filtro, las juntas y la carcasa deben ser compatibles con el producto, la temperatura, los ciclos de limpieza y las condiciones de trabajo. En bebidas y alimentación también debe considerarse la preservación organoléptica.
Recomendación PSF: antes de cambiar de cartucho por precio o disponibilidad, conviene revisar el comportamiento de la línea: caudal inicial, presión diferencial, litros filtrados por cartucho, incidencia de paradas, turbidez antes y después, y objetivo de calidad final.
Criterios de selección de filtros de pliegues
Una buena selección técnica debe responder a una pregunta principal: qué necesita conseguir la planta con esa etapa de filtración. A partir de ahí, se define el tipo de filtro, material, formato y estrategia de uso.
| Criterio | Qué evaluar | Riesgo si se ignora |
|---|---|---|
| Objetivo de filtración | Clarificación, protección, microfiltración o filtración final | Selección incorrecta del grado de retención |
| Producto | Vino, cerveza, agua, refresco, espirituoso o líquido alimentario | Problemas de compatibilidad o pérdida de calidad |
| Turbidez | Nivel inicial y variabilidad entre lotes | Colmatación rápida y baja vida útil |
| Caudal | Caudal requerido y caudal real sostenible | Pérdida de rendimiento o sobredimensionamiento |
| Presión diferencial | Presión inicial, evolución y límite operativo | Paradas, deformación o sustitución prematura |
| Formato | Longitud, conexión, junta y alojamiento | Incompatibilidad mecánica o riesgo de fuga |
| Coste por litro | Litros filtrados por cartucho y tiempo de operación | Decisiones basadas solo en precio unitario |
Comparativa de soluciones de filtración relacionadas
Los filtros de pliegues no sustituyen a todas las tecnologías. Su rendimiento es mayor cuando se integran correctamente dentro de una arquitectura de filtración.
| Solución | Uso habitual | Ventaja principal | Limitación habitual |
|---|---|---|---|
| Filtros de pliegues | Prefiltración, clarificación, protección y microfiltración | Alta superficie en formato compacto | Requieren buena selección frente a carga de partículas |
| Cartuchos de profundidad | Retención de carga elevada y protección previa | Buena capacidad de retención interna | Menor precisión según aplicación |
| Membranas finales | Filtración final o seguridad microbiológica | Alta precisión de retención | Sensibles a mala prefiltración |
| Módulos lenticulares | Clarificación y reducción de carga en líquidos complejos | Buena capacidad para determinadas matrices | Necesitan dimensionamiento específico |
| Placas filtrantes | Clarificación y abrillantado | Versatilidad en bodega y bebidas | Mayor dependencia de manejo operativo |
| Sistemas Jumbo | Alto caudal y grandes volúmenes | Reducción de cambios y continuidad productiva | Requieren evaluación de espacio y caudal |
Errores habituales al comprar filtros de pliegues
El error más frecuente es tratar el filtro como un consumible intercambiable sin analizar su función dentro del proceso. Esto puede generar problemas de coste, calidad y continuidad.
- Elegir solo por micraje: dos filtros con el mismo micraje pueden comportarse de forma diferente según el medio, la estructura y el producto.
- No medir presión diferencial: sin este dato es difícil saber si el filtro trabaja correctamente o si está colmatándose de forma prematura.
- Ignorar la etapa previa: una mala prefiltración puede saturar filtros más finos y encarecer toda la línea.
- Comprar por precio unitario: el coste real debe evaluarse por litro filtrado, cambios, paradas y mermas.
- No validar compatibilidad: el material del filtro y las juntas deben ser adecuados para producto, temperatura y limpieza.
- No considerar el objetivo final: no es igual proteger una membrana que obtener un producto listo para embotellado.
Idea clave: el filtro más barato no siempre reduce costes. El filtro adecuado es el que mantiene el caudal, protege el producto, evita paradas y mejora el coste por litro filtrado.
Diagnóstico de problemas frecuentes
| Problema observado | Posible causa | Acción técnica recomendada |
|---|---|---|
| El filtro se colmata muy rápido | Alta turbidez, micraje demasiado cerrado o prefiltración insuficiente | Revisar carga de partículas y rediseñar etapas previas |
| Baja el caudal al poco tiempo | Aumento acelerado de presión diferencial | Controlar presión, viscosidad, temperatura y superficie instalada |
| El producto no queda estable | Retención insuficiente o etapa mal ubicada | Revisar objetivo de filtración y grado de retención |
| Hay cambios frecuentes de cartucho | Dimensionamiento insuficiente o selección inadecuada | Calcular litros por cartucho y coste por litro |
| La membrana final falla o dura poco | Prefiltración deficiente | Introducir o ajustar filtro de pliegues como protección |
| Variabilidad entre lotes | Diferencias de turbidez, sólidos o condiciones de operación | Establecer criterios de control antes de filtrar |
Impacto en calidad, seguridad y rentabilidad
La selección correcta de filtros de pliegues impacta en tres áreas principales: calidad del producto, seguridad del proceso y rentabilidad operativa.
Calidad del producto
Una filtración bien diseñada ayuda a reducir turbidez, partículas no deseadas e inestabilidad visual. En vino, cerveza y bebidas, esto puede ser determinante para mantener un producto coherente entre lotes.
Seguridad alimentaria
Cuando la filtración forma parte de una estrategia de control microbiológico o de protección de etapas finales, la selección del consumible debe realizarse con criterios técnicos. No debe improvisarse en función de disponibilidad puntual o equivalencias no verificadas.
Rentabilidad operativa
Un sistema que trabaja con menor colmatación, cambios más espaciados y mejor continuidad reduce costes indirectos. El coste del filtro debe analizarse junto al tiempo de parada, merma de producto, mano de obra, limpieza y rendimiento por lote.
Enfoque PSF: no vendemos simplemente filtros. Ayudamos a que los procesos productivos sean más eficientes, seguros, estables y rentables.
Checklist técnico para evaluar filtros de pliegues
- ¿Cuál es el objetivo exacto de la etapa de filtración?
- ¿Qué producto se filtra y con qué variabilidad entre lotes?
- ¿Qué turbidez o carga de partículas llega al filtro?
- ¿Qué caudal debe mantenerse durante el ciclo?
- ¿Cuál es la presión diferencial inicial y final aceptable?
- ¿El filtro protege una membrana posterior?
- ¿El material del cartucho es compatible con el producto?
- ¿Las juntas son adecuadas para temperatura, limpieza y producto?
- ¿El formato encaja con la carcasa existente?
- ¿Se calcula el coste por litro filtrado?
- ¿Se registran incidencias de colmatación, parada o variabilidad?
- ¿Se ha validado el filtro en condiciones reales de producción?
Acceso al documento técnico completo
La versión completa de este documento puede incluir criterios ampliados de selección, checklist técnico, recomendaciones de aplicación por proceso y orientación para evaluar el sistema de filtración más adecuado según producto, caudal, turbidez, objetivo de calidad y condiciones reales de producción.
Contenido recomendado para ampliación técnica: análisis de variables críticas, diagnóstico de incidencias, comparativas de tecnologías, criterios de selección de consumibles y revisión de puntos críticos del proceso.
Cuándo solicitar asesoramiento técnico
Conviene solicitar asesoramiento técnico cuando el proceso presenta colmatación frecuente, baja vida útil del cartucho, pérdida de caudal, variabilidad entre lotes, problemas de turbidez, consumo elevado de filtros o dudas sobre compatibilidad con el producto.
También es recomendable revisar la solución cuando se cambia de producto, se aumenta producción, se modifica la línea, se introducen nuevas membranas finales o se busca reducir el coste por litro filtrado.
En PSF analizamos la filtración como parte del proceso completo. Revisamos condiciones reales de trabajo, objetivo de calidad, limitaciones de instalación y consumibles disponibles para proponer una solución técnica coherente.
¿Necesitas seleccionar filtros de pliegues para tu proceso?
Podemos ayudarte a revisar caudal, turbidez, presión diferencial, compatibilidad del producto, etapa de filtración y coste por litro para definir la solución más adecuada.
Preguntas frecuentes sobre filtros de pliegues
¿Qué son los filtros de pliegues?
Son filtros en los que el medio filtrante se dispone de forma plegada o plisada para aumentar la superficie útil dentro del cartucho. Se utilizan en filtración industrial de líquidos para mejorar retención, caudal y vida útil cuando están correctamente seleccionados.
¿Qué diferencia hay entre filtros de pliegues y cartuchos de profundidad?
Los filtros de pliegues destacan por su alta superficie filtrante en formato compacto. Los cartuchos de profundidad suelen utilizarse cuando se necesita mayor capacidad de retención interna de carga. La elección depende de producto, turbidez, caudal y objetivo de filtración.
¿Los filtros de pliegues sirven para vino?
Sí, pueden utilizarse en procesos de vino para clarificación, abrillantado, reducción de partículas finas o protección de membranas finales. La selección debe considerar turbidez, etapa del proceso y objetivo antes de embotellado.
¿Los filtros de pliegues sirven para cerveza?
Sí, pueden aplicarse en cerveza para mejorar claridad, retener partículas finas y proteger etapas posteriores. Es importante evaluar la carga de sólidos, el caudal y la estabilidad buscada en el producto final.
¿Qué micraje debe tener un filtro de pliegues?
El micraje depende del objetivo de filtración. No debe seleccionarse de forma aislada. Hay que considerar si la etapa es prefiltración, clarificación, microfiltración, protección de membrana o filtración final.
¿Por qué se colmata un filtro de pliegues?
Puede colmatarse por exceso de turbidez, alta carga de partículas, micraje demasiado cerrado, caudal excesivo, mala prefiltración o incompatibilidad entre el filtro y el producto filtrado.
¿Cómo se calcula el coste real de un filtro de pliegues?
El coste real debe calcularse por litro filtrado, considerando precio del cartucho, litros procesados, frecuencia de cambio, paradas, mano de obra, limpieza, merma de producto y estabilidad de la línea.
¿Pueden proteger una membrana final?
Sí. Una de sus aplicaciones habituales es proteger membranas finales frente a partículas y carga excesiva, ayudando a mejorar la vida útil de la etapa final y la continuidad del proceso.
¿Qué datos necesita PSF para recomendar un filtro de pliegues?
Necesitamos conocer producto, objetivo de filtración, caudal, turbidez, presión disponible, presión diferencial, temperatura, formato de carcasa, conexión, junta, etapa del proceso y problemas actuales.
¿Son adecuados para industria alimentaria?
Pueden ser adecuados para industria alimentaria cuando el material, el diseño y las condiciones de uso son compatibles con el producto y el proceso. La selección debe validarse técnicamente.
¿Cuándo conviene cambiar de tecnología de filtración?
Conviene revisar la tecnología cuando hay colmatación frecuente, consumo elevado de cartuchos, pérdida de caudal, problemas de estabilidad, aumento de producción o necesidad de proteger mejor una etapa crítica.
